尼龍PA66,PA6的填充改性與應(yīng)用：
     聚酰胺填充改性
     PA填充改性是以聚酰胺樹(shù)脂作為基料，通過(guò)添加纖維、天然或合成的填料來(lái)進(jìn)行改性，通?？煞譃槔w維增強(qiáng)、天然礦物增強(qiáng)和合成填料填充3個(gè)方面：
     （1）纖維增強(qiáng)是使用玻璃纖維、碳纖維及石棉纖維等。
     （2）天然礦物增強(qiáng)是使用硫酸鈣、碳酸鈣、高嶺土、滑石、沸石等。
     （3）合成填料填充是使用二硫化鉬、石墨、硅樹(shù)脂粉、聚四氟乙烯等。
     同時(shí)使用纖維和填料增強(qiáng)尼龍，往往可獲得更優(yōu)異的具有綜合性能的均衡產(chǎn)品。
     尼龍樹(shù)脂因填料而引起的補(bǔ)強(qiáng)效果，取決于填料的粒徑、形狀、長(zhǎng)徑比和表面處理劑，常見(jiàn)的填料種類如無(wú)機(jī)天然礦物、工業(yè)廢渣、植物纖維等，不僅可降低成本，提高復(fù)合材料的物理機(jī)械性能，但同時(shí)也降低了復(fù)合材料的沖擊性、拉伸強(qiáng)度、表面光澤度和加工流動(dòng)性等。     填充劑性質(zhì)對(duì)樹(shù)脂性能的影響：
     （1）顆粒的形狀
     纖維狀、柱狀、薄片等縱橫面較大的填充劑使得加工性能變差，但有利于提高PA的力學(xué)性能；無(wú)定形球狀、粉狀雖可提高加工性能，但會(huì)降低其力學(xué)性能。
     （2）顆粒大小
     填料粒徑的最佳范圍為0.1~10 mm。粒徑小，有利于產(chǎn)品的力學(xué)性能、尺寸穩(wěn)定性、表面光澤和手感，但粒徑過(guò)小時(shí)，將難以分散。
     在實(shí)際生產(chǎn)中，填料的粒徑應(yīng)根據(jù)塑料的種類和加工設(shè)備的分散能力等進(jìn)行選擇。
     （3）顆粒表面積

     填料的許多功能與其表面積有關(guān)。通常，填料的表面積增大，有利于表面活性劑、分散劑、表面改性劑和極性聚合物的吸附或填料表面的化學(xué)反應(yīng)的發(fā)生。
     （4）填料對(duì)設(shè)備的磨損
     填料會(huì)加速設(shè)備磨損，同時(shí)也使熔體粘度提高，因此，在配方中應(yīng)適當(dāng)增加潤(rùn)滑劑和穩(wěn)定劑的劑量。     PA66的填充改性及應(yīng)用：

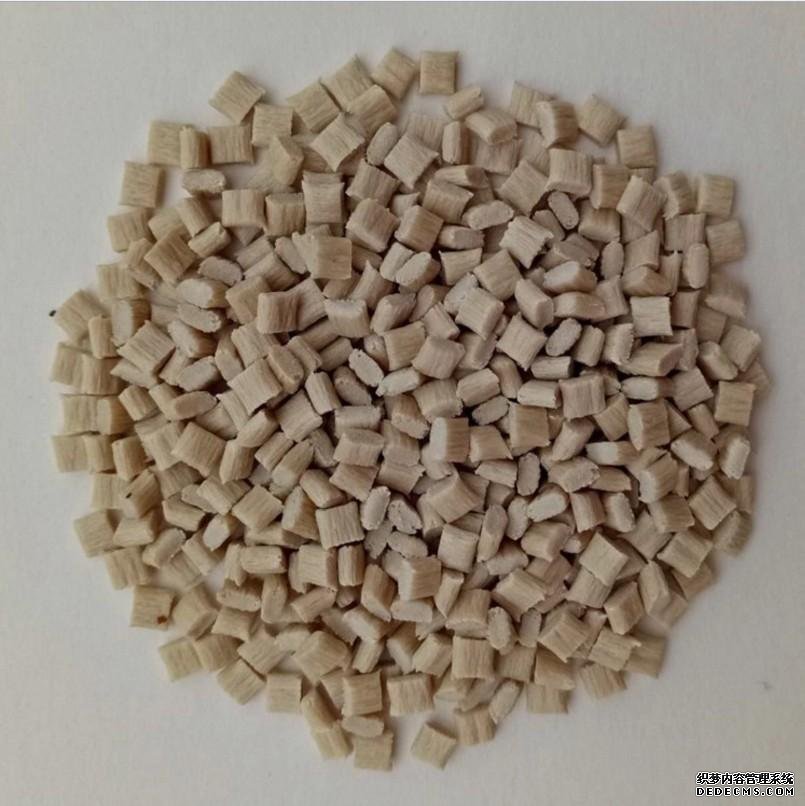

     聚酰胺PA66（聚己二酰己二胺），俗稱尼龍雙六，與PA6類似，都是在大分子主鏈的重復(fù)單元中含有酰胺基團(tuán)的聚合物。聚酰胺PA66是五大工程塑料中產(chǎn)量最大、品種最多、應(yīng)用最廣的品種。
     聚酰胺PA66材料具有優(yōu)異的著色能力，能實(shí)現(xiàn)配色的各種要求。PA66的收縮率在1%～2%，添加玻璃纖維添加劑，可以將其收縮率降低至0.2%～1%。收縮率在流動(dòng)方向和垂直于流動(dòng)方向的方向上有很大的不同。
     PA66對(duì)許多溶劑具有抗溶性，但對(duì)酸和其它一些氯化劑的抵抗力較弱。PA66的阻燃性能優(yōu)異，通過(guò)添加不同阻燃劑，可以達(dá)到不同級(jí)別的阻燃效果。
     改性后的PA66廣泛應(yīng)用于機(jī)械、儀器儀表、汽車部件、電子電氣、鐵路、家電、通訊、紡機(jī)、體育休閑用品、油管、油箱及一些精密工程制品方面，主要包括汽車、電子電器、消費(fèi)品及工業(yè)3個(gè)領(lǐng)域。
     （1）汽車領(lǐng)域主要包括散熱風(fēng)扇、門把、油箱蓋、進(jìn)氣隔柵、水箱護(hù)蓋、燈座等。
     （2）電子電器領(lǐng)域主要包括連接器、卷線軸、計(jì)時(shí)器、護(hù)蓋斷路器、開(kāi)關(guān)殼座等。
     （3）消費(fèi)品及工業(yè)領(lǐng)域主要包括自行車車框、 溜冰鞋底座、紡織梭、踏板、滑輪、軸承，風(fēng)扇葉片等。
