透明尼龍

[中 文 名 ]:聚對苯二甲酰三甲基己二胺

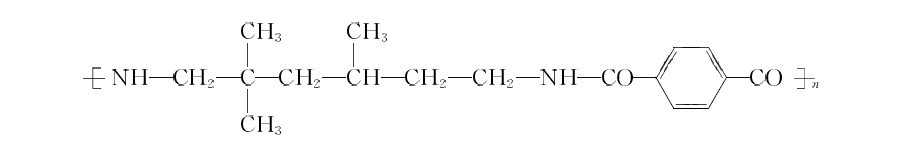

[ 英 文 名 ]:Poly(trimethylhexamethylene terephthalamide)[ 透明尼龍分子結構式: ]:

[ 透明尼龍特點 ]:      透明尼龍的最突出的特點是透光率好，可達90％。其透明度優于聚碳酸酯，接近于聚甲基丙烯酸甲酯。此外，它還其有良好的熱穩定性、沖擊韌性、電絕緣性、尺寸穩定性和耐老化性。無臭無毒。制品收縮率低，線膨脹系數低。耐稀酸、堿、脂肪烴、芳香烴、酯類、醚類、油和脂肪，但不耐醇類，能溶于80％的氯仿和20％甲醇的混合液中。在耐環境應力開裂方面優于聚碳酸酯和聚甲基丙烯酸甲酯。它屬于自熄性材料，氧指數為26．8。透明尼龍的吸水率為0．41％，比尼龍6和尼龍66低，而且這種吸水性幾乎不影響它的機械性能和電性能。但是它在沸水中會變混濁，經電子顯微鏡分析，證明是由于水分充滿了聚合物表面孔隙所致，而不是由于出現了結晶。

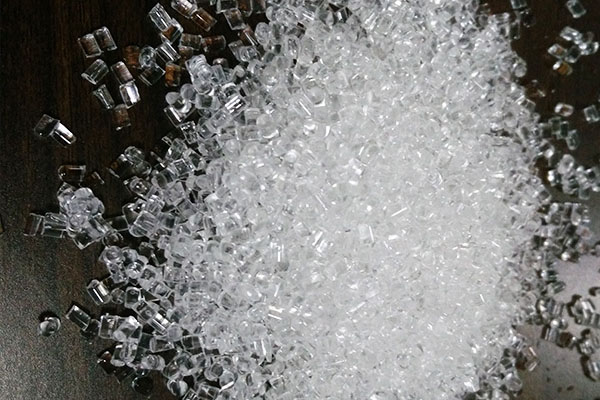

[ 透明尼龍用途 ]:

[ 指 標 ]:

測試項目	測試標準	單位	TM125	TM136
密度	GB/T 1033 ISO 1183	g/cm3	1.02-1.03	1.00
拉伸強度	GB/T1040 ISO 572-1/-2	MPa	≥58	≥58
拉伸模量	GB/T1040 ISO 572-1/-2	MPa	≥1500	≥1500
拉伸斷裂伸長率	GB/T1040 ISO 572-1/-2	%	≥50	≥50
彎曲強度	GB/T 9341 ISO 178	MPa	≥55	≥55
彎曲模量	GB/T 9341 ISO 178	MPa	≥1500	≥1500
無缺口簡支梁沖擊強度（+23℃）	GB/T 1043 ISO 179/1eU	kJ/m2	N	N
無缺口簡支梁沖擊強度（-30℃）	GB/T 1043 ISO 179/1eU	kJ/m2	N	N
簡支梁缺口沖擊強度（+23℃）	GB/T 1043 ISO 179/1eA	kJ/m2	≥8	≥7
簡支梁缺口沖擊強度（-30℃）	GB/T 1043 ISO 179/1eA	kJ/m2	≥6	≥6
熱變形溫度（1.80MPa）	GB/T1634 ISO 75-1/-2	℃	125	105

*公司可根據客戶需求的技術標準及時開發出適合客戶應用要求的優秀產品.
